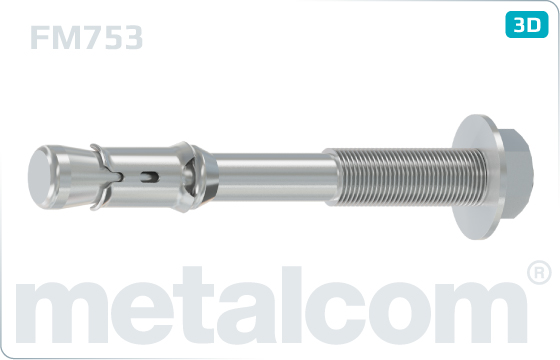

Prievlaková kotva FM753.

Norma

ČSN	ISO	DIN	PN/M	Jiné	Tvar
				FM753

Základní materiály


Oceľ	Nerez

Základní povrchové úpravy


Zinok

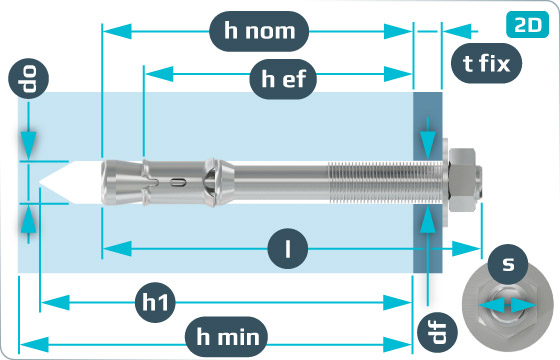

Rozměry (viz 2D obrázek)


d	l	df	do	h1	hef	hmin	hnom	s	tfix	Balenie
M 6	45	7	6	45	30	100	36	10	13	1
M 8	50	9	8	50	30	100	38	13	5	1
M 10	60	12	10	55	35	100	44	17	5	1
M 12	80	14	12	70	45	100	56	19	7	1
M 14	100	16	14	95	70	140	80	22	3	1
M 16	110	18	16	95	65	130	76	24	10	1
M 20	170	22	20	130	95	200	115	30	75	1
M 24	160	26	24	145	100	200	125	36	10	1

df je otvor v kotveném materiálu, do je priemer vŕtaného otvoru, h1 je minimálna hĺbka otvoru, hef je minimálna hĺbka kotvenia, hmin je minimálna hrúbka podkladu, hnom je nominálna hĺbka kotvenia, s je rozmer kľúča, tfix je hrúbka kotveného materiálu
